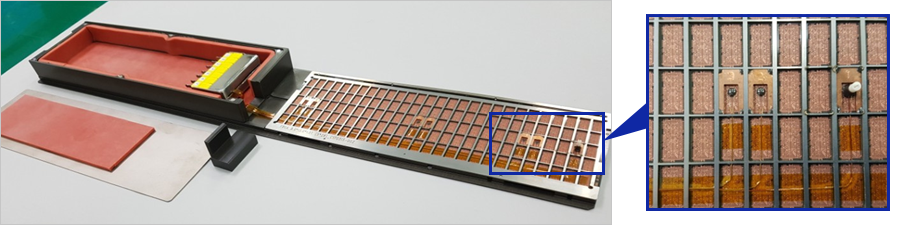

Reflow Type 온도 측정장치 개발
- - 다수의 온도 측정용 패턴부를 구비하는 온도 측정용 PCB 어셈블리
- - 개별 연결라인을 합쳐 연결시키는 통합라인으로 Reflow 타입 온도 측정장치
효과
- - Wire의 피복을 Polyimide Coating 재질로 개선하여 Particle 발생 차단
- - PCB에 고정된 일체형 Connector 타입으로 사용 편의성과 내구성 강화
TC Point (사용온도 ~250℃)
- - 측온점 : 각 포인트를 본딩하여 측온점을 고정 (재현성 확보 및 정확한 온도측정 가능)
- - 측온점이 바닥면으로 고정되도록 압착하여 온도 안정화 유지
| Item | TC Element | Insulation Material | Protection Tube | Measuring Range |
|---|---|---|---|---|
| TC Wafer | R/S, K, T | Micro Q'tz Tube, Alumina, Silica, Glass Fiber, Teflon |
Temp. ~1200℃ | |
| Profile TC | R/S, P, K, N, C, PLⅡ | Alumina | Quartz, SiC, Ceramic, BN, Molybdenum |
Temp. ~1500℃ |
| Spike TC | R, S | Alumina | Quartz, Alumina, CaO | Temp. ~1500℃ |
| Sheathed TC | R/S, J, E, K, T, C, N | MI Cable, Alumina | STS, Inconel600, Molybdenum, Hastelloy-X |
Temp. ~1800℃ |
| Reflow TC | K | Polyimide | Temp. ~250℃ | |
| Sheathed TC RTD | Pt100, Pt500, Pt1000 | MI Cable | STS, Inconel600 | Temp. ~900℃ |
