ASTEMP

구분	기본형	Re-Chargeable Type	Wireless Type
	All Lead wire Type	All Lead wire Type	Data 전송 : Wireless-Wifi
Model	ASTM20-01	ASTM20-02	ASTM20-02W
형태
규격	AC Voltage 구동 Input 64 Ch. Max.	DC-Battery 구동 1회 충전 - 12Hrs 연속사용 충전 잔량 전압값 및 Analog 표시 Input 64 Ch. Max.	AC Voltage 구동 Wifi ↔ Notebook Lan 유선 → Office Monitor 16 Ch. / 1-Module → 1 Module씩 순차 연계 구동
구조도

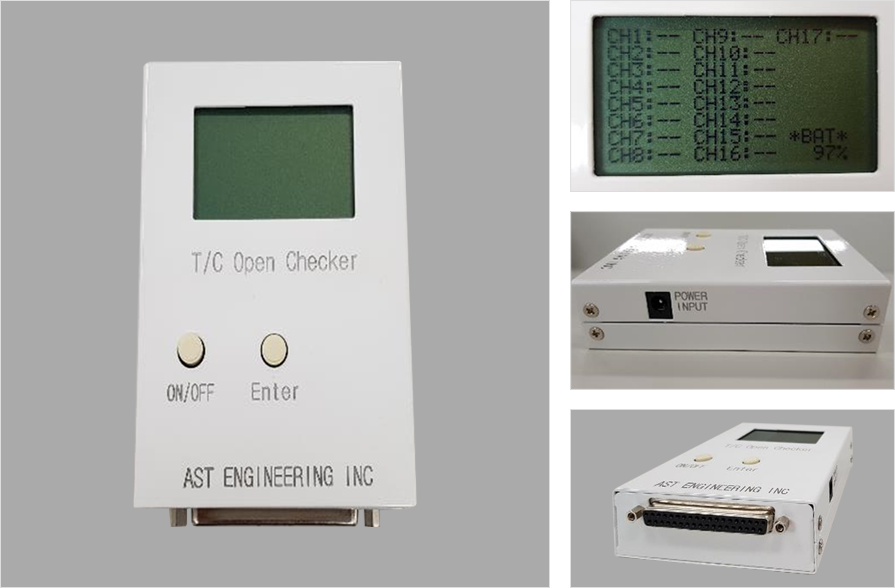

T/C Wafer Open Checker [Model : TW-OCR-017]

개요

본 기기는 TC Wafer의 단선 여부를 검사하여 단선된 T/C Point를 검출해 낼 수 있는 장치임.

기능 정의

- 상태표시기능
· LCD를 통하여 현재 상태 표시 기능
· 17ch 케이블 단선 동시표시 기능
· 배터리 잔량 표시 기능

- 배터리 내장 기능
· 배터리 내장형으로 충전 후 사용가능
· 아답터(5V 0.5A)를 연결한 상태에서도 사용가능

제품사양

- MCU
· ATMEGA 2560V
· AVR AVR® Atmega 8비트 8MHz Flash Memory 256KB(128K×16) Memory

- Graphic LCD

- D-Sub Connector 37Pin

- Power
· AC Free Voltage to Adapter DC 5V Output
· Internal 3.3V 사용
· Size
· Weight
